• 光器件的分類

光通信中常見的光有源器件包括：半導體光源、半導體光探測器、光纖激光器、光放大器、光調制器等。

光通信中常見的光無源器件包括：光纖連接器、光纖耦合/分支器、波分復用器（CWDM/DWDM）、光隔離器、光衰減器等。

• 光模塊中的光有源器件簡介

光模塊應用領域，最常見的光有源器件是半導體光源與半導體探測器，一般以TO-CAN或BOX的形式進行封裝，并應用在光模塊當中，作為光電信號轉換的核心部件。

1. 半導體光源

光模塊當中常用到的半導體光源主要有FP、DFB、VCSEL三個主流類型。

FP：Fabry-Perot Laser，法不里-泊羅激光器，多縱模光譜，常用于10Gbps及以下速率的短或中等長度的光纖鏈路上，目前生產技術成熟，具有良好的成本優勢，在低速產品上有廣泛的應用；

圖1 FP激光器常見光譜示意圖

DFB：Distributed Feedback Laser，分布式反饋激光器，單縱模光譜，廣泛應用于高速率長距離的光信號傳輸，其與FP最大的不同之處在于內置了布拉格光柵（Bragg Grating）,具有非常高的邊模抑制比（SMSR），以及非常好的單色性。

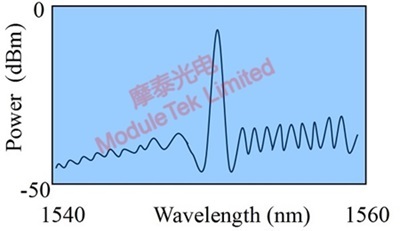

圖2 DFB激光器常見光譜示意圖

VCSEL：Vertical Cavity Surface Emitting Laser，垂直腔面發射激光器，屬于面發射激光器（FP與DFB均屬于邊發射激光器），在應用上加工更簡單，成本更低，功耗更小，廣泛應用在短距離的光信號傳輸，以及消費類電子應用上（例如3D激光掃描、紅外傳感、人臉識別，HDMI視頻傳輸?shù)龋?/span>

2. 半導體探測器

光通信中常見的激光探測器主要包括PIN與APD兩種類型。

PIN：Positive-Intrinsic-Negative，PIN光電二極管是光通信中最常見的一種探測器。P-I-N的完整意思：正極-本征-負極，相當于在普通的PN光電二極管中間添加一個本征層，極大的提高了光電二極管的響應速度，使PIN光電二極管能更廣泛的應用于各種高頻的光電信號轉換場景。

APD：Avalanche photo diode，APD雪崩光電二極管相比于PIN光電二極管，具有信號放大的功能，使其能識別更小的光信號，具有更好靈敏度，普遍應用在長距離的傳輸當中，APD需要工作在高反向偏壓下，一般電壓達到幾十伏，所以在光模塊中應用時需要通過升壓電路對其進行供電。
