SFP-10G-SR與SFP-10G-LR的介紹與應用-摩泰光電

1．概述

隨著科技的發展，光模塊的發展也是日新月異，從最初的GBIC, XENPAK, X2到近幾年大熱的SFP28, QSFP28，各類光模塊都使用在不同的應用場景中。但綜合國內外市場分析，當前需求量最多的仍是10G速率的SFP+光模塊，特別是SFP-10G-SR以及SFP-10G-LR光模塊。

2．SFP-10G-SR和SFP-10G-LR的介紹

SFP-10G-SR和SFP-10G-LR的波長，傳輸距離，所用光纖類型及激光器類型都有所不同，如下圖：

表1 SFP-10G-SR與SFP-10G-LR基本信息對比

模塊	SFP-10G-SR	SFP-10G-LR
中心波長	850nm	1310nm
傳輸距離	300m	10km
光纖類型	MNF	SMF
激光器類型	VCSEL	DFB
DOM功能	支持	支持

SFP-10G-SR光模塊，其中SR是短距離(Short Range)的意思，中心波長為850nm，可配合62.5/125um多模光纖和50/125um多模光纖使用，其傳輸距離會受光纖類型的影響，具體如下（參考IEEE Standard 802.3）

表2 不同光纖類型對應不同傳輸距離

Date rate	Fiber type	Model bandwidth @850nm (MHz-km)	Distance range(m)
9.83-11.3 Gb/s	62.5/125um MMF	160	26
9.83-11.3 Gb/s	62.5/125um MMF	200	33
9.83-11.3 Gb/s	50/125um MMF	400	66
9.83-11.3 Gb/s	50/125um MMF	500	82
9.83-11.3 Gb/s	50/125um MMF	2000	300

SFP-10G-LR光模塊，其中LR指長距離(Long Range)，中心波長1310nm，所配合使用的為9/125um單模光纖，有效傳輸為2km到10km，摩泰光電在實驗室測試傳輸距離可達20km。

3．SFP-10G-SR和SFP-10G-LR的應用

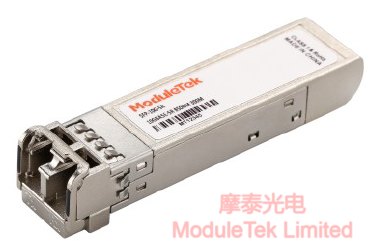

圖1 摩泰光電的SFP-10G-SR光模塊

由兩種模塊的特性對比可知兩種光模塊優勢及應用如下: SFP-10G-SR光模塊具有小型化，功耗低的特點，所使用的TOSA激光器為VCSEL激光器，成本較低。傳輸距離短的特性適用于短距離應用場景，如企業，小型醫院以及數據中心機房。SFP-10G-LR光模塊具有小型化，功耗低，傳輸距離長的特點。適用于中長距離應用場景，如大學，工業園區，以及運營商客戶，大型數據中心等。

在配合光纖使用這兩類光模塊時，需要特別注意的是單模光纖不能插在多模光模塊上使用，因為多模光模塊發出的光信號的發散角大，單模光纖孔徑較小，進入光纖的光太少，無法長距離傳輸。同時多模光纖也不建議插在單模光模塊上，因為雖然單模光模塊發的光雖然能全部進入光纖，但在光纖中以多模模式傳輸，色散較大，只能短距離傳輸。并且在這種情況下，接收端的光功率會增大，會導致接收端光功率過載，因此也不建議用多模光纖配合單模光模塊使用。

摩泰光電提供上述應用指南中涉及的商品，歡迎大家選購。
