什么是寬帶多模光纖WBMMF-摩泰光電

WBMMF(Wideband Multimode Fiber)寬帶多模光纖也稱為OM5光纖，是一種高有效模式帶寬EMB、廣波長范圍的新型多模光纖。傳統的OM3和OM4多模光纖的有效模式帶寬分別是2000MHzKm和4700MHzKm，但是波長范圍比較狹小，只能工作在850nm附近，限制了其WDM的能力，無法滿足高波長更高帶寬和更長距離的需求。下圖是OM3、OM4和WBMMF三種光纖帶寬和波長的對比關系，我們可以看到，OM3和OM4都只能在850nm波長區間達到較好的模式帶寬，WBMMF光纖則在提升模式帶寬的前提下，進一步優化了波長的覆蓋范圍，可以完全支持846-953nm的全部波長。

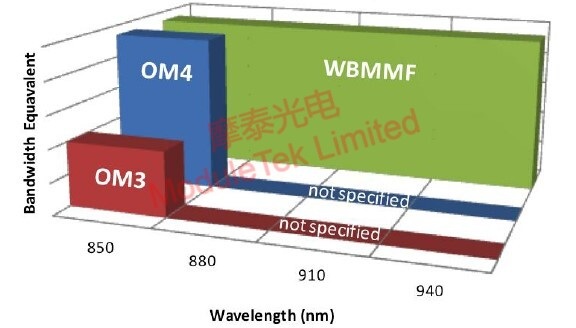

圖1 OM3、OM4和WBMMF三種光纖對比圖

美國電信工業協會(TIA)于2014年10月成立了一個工作組，為WBMMF 50/125um標準提供制定指導，該標準旨在支持短波波分復用SWDM傳輸。也就是說，WBMMF是為了SWDM應用而生。 SWDM(Shortwave-WDM，短波波分復用)借鑒了單模光纖的WDM(波分復用)技術，將傳統的多模光纖應用的850nm波長拓展到850nm-950nm波長范圍，在一根多模光纖上傳輸850nm、880nm、910nm、940nm四個波長數據，極大提升多模光纖的傳輸容量，增加傳輸距離。

SWDM的工作原理如下圖，發射端四個VCSEL產生四個不同波長的光信號，通過MUX復用到單鏈路上，在接收端信號被解復用，通過DEMUX輸出為平行的光信號，由四個探測器檢測并轉化為電信號。

圖2 SWDM工作示意圖

WBMMF的有效模式帶寬和波長特性，完美的滿足了SWDM更高帶寬和更長距離的需求。作為未來數據中心的選擇，寬帶多模光纖(WBMMF)在光纖有效模式帶寬方面遠超傳統的OM4多模光纖，這也意味著能夠為未來可能出現的更高速的以太網提供更多的余量空間，尤其是在40G-400G數據傳輸上可以實現更高集成度、更經濟的應用。

摩泰光電竭誠為您服務。
