在CodingBox上讀取模塊閾值與實時數字診斷的方法
發布時間：2023-05-19
CodingBox 云編輯器是ModuleTek 自主研發生產的一款讀寫碼工具，配套EzCoding 程序使用。具有輕便、操作簡單等優勢，可為用戶提供打開/保存編碼文件、對模塊進行讀寫碼、對讀取的編碼進行MSA解析、讀取模塊閾值與實時數字診斷等功能。 光模塊數字診斷是判斷模塊性能的重要參數，用戶可以使用CodingBox 云編輯器快速查看模塊閾值與實時數字診斷，下面介紹一下如何在CodingBox上讀取模塊閾值與實時數字診斷：
一 資料/物料準備
1、CodingBox 云編輯器；
2、EzCoding 程序（網站下載 http://www.sfpcodingbox.com/Download.html）；
3、模塊一個（本案例使用SFP-10G-LR模塊）；
4、光纖跳線（本案例使用單模光纖）；
5、計算機；
二 操作步驟
1、測試環境準備：
①使用USB線連接CodingBox與計算機，正常連接下，左上角指示燈呈綠色，紅色編號顯示“1”。
②將待測模塊LR插入CodingBox SFP口，并使用單模光纖連接LR發射端與接收端。
圖1 測試環境
2、啟動EzCoding程序：

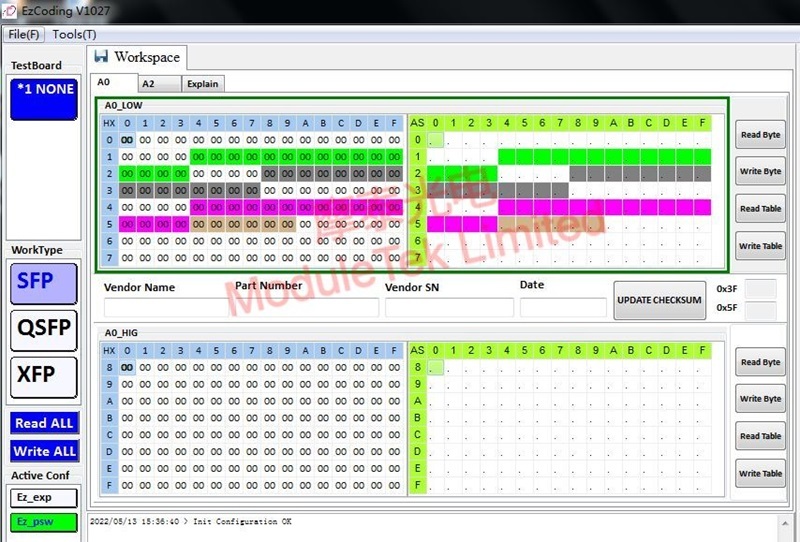

①CodingBox無模塊插入時，EzCoding程序左側TextBoard顯示藍色并識別“NONE”。
②CodingBox插入模塊時，EzCoding程序左側TextBoard顯示綠色并識別插入模塊類型“SFP”；WorkType默認定位“SFP”。
圖2 EzCoding程序界面
3、DOM讀取界面功能介紹（只有模塊插入EzCoding時，該界面才會顯示）：
①模塊閾值范圍：根據模塊A2LOW區域?qū)懭腴撝担詣愚D(zhuǎn)換顯示溫度、電壓、電流、發射光功率、接收光功率閾值范圍；
②實時數字診斷：程序默認勾選“Sequence Read（連續讀）”，此時程序讀取DOM實時數據，也可選擇去掉連續讀的勾選，點擊“Read DOM”進行單次讀取DOM值；光功率默認單位為uW，可通過勾選“Unit dBm”，切換光功率數值單位為dBm；
圖3 DOM讀取界面
圖4 對比華為交換機讀取模塊DOM
摩泰光電可提供CodingBox編輯器與配套的EzCoding程序。
