光模塊常見的兩種解鎖方式簡介

發布時間：2023-12-01
        ? 背景
        光模塊是一種用于光通信和光網絡設備中的關鍵元件，用于光電轉換和光信號傳輸，隨著光通信技術的不斷發展，光模塊外形正在向小型化的SFP封裝演進，下圖是幾種典型的光模塊封裝：
幾種光模塊的封裝外形圖
圖1 幾種光模塊的封裝外形圖
        對于25Gbps以及以下速率的光模塊，SFP是主流封裝。
        SFP光模塊通常是支持熱插拔的，光模塊插拔時與SFP籠子有個解鎖的動作，目前主流的兩種解鎖方式是下沉式和推拉式，我們簡單介紹下這兩種方式。
        ? 下沉式
        下沉式解鎖核心是拉環拉動過程中，帶動光模塊外殼上三角形鎖定裝置下沉，與SFP籠子脫離來實現解鎖，圖2是拉環未拉起，處于鎖住狀態的照片：
下沉式解鎖方案-鎖住的狀態
圖2 下沉式解鎖方案-鎖住的狀態

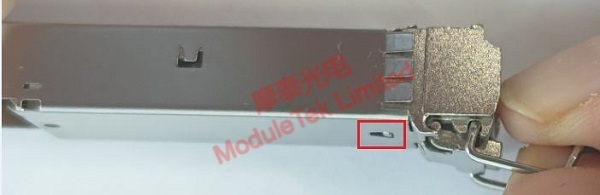

        圖3是拉環拉起來，模塊處于解鎖狀態的照片：
下沉式解鎖方案-解鎖的狀態
圖3 下沉式解鎖方案-解鎖的狀態
        圖4是1個下沉式解鎖外殼配合SFP籠子的結構裝配圖：
下沉式解鎖方案-外殼與SFP籠子的裝配圖
圖4 下沉式解鎖方案-外殼與SFP籠子的裝配圖
        ? 推拉式
        推拉式解鎖核心是拉環拉動過程中，外殼上部分零件推動籠子上鎖定結構位置上移，與模塊上三角形鎖定裝置脫離，實現解鎖，圖5是拉環未拉起，處于鎖住狀態的照片：
推拉式解鎖-鎖住的狀態
圖5 推拉式解鎖-鎖住的狀態
        圖6是拉環拉起來，模塊處于解鎖狀態的照片：
推拉式解鎖-解鎖的狀態
圖6 推拉式解鎖-解鎖的狀態
        圖7是1個推拉式解鎖外殼配合SFP籠子的結構裝配圖，拉環拉起，零件A移動頂起籠子B位置，實現解鎖：
推拉式解鎖方案-外殼與SFP籠子的裝配圖
圖7 推拉式解鎖方案-外殼與SFP籠子的裝配圖
        上述兩種解鎖方式的SFP光模塊我司均可提供，歡迎大家選購！
