DELL交換機如何查看端口狀態與光模塊信息
發布時間：2024-06-19
光模塊在交換機上工作時通常需要通過讀取模塊內部信息來了解其工作狀態，比如模塊連接情況與實時收發光、溫度等，通過識別模塊信息可以檢測模塊與交換機的編碼兼容性；那么如何在使用過程中查看光模塊工作狀態以及內部信息呢？
下面以摩泰QSFP-100G-LR4光模塊接入DELL Z9000-ON交換機為例，為大家展示在DELL交換機上讀取接入的光模塊信息的具體操作。

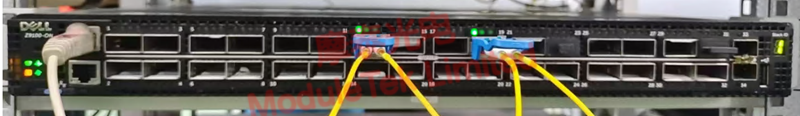

圖1 光模塊接入交換機示意圖
1. 光模塊的狀態
執行命令“show interface interface-type interface-number ” ，查看接口信息；
該命令下輸出的信息含接口速率、模塊類型、模塊link狀態等（state為UP是光模塊工作的前提條件)，還有一些統計信息，用于故障排除。
說明：interface-type interface-number 為模塊所在的接口號，可以根據交換機面板確定接口號；不知道接口號的情況下，可以不輸入，此時將輸出所有接口的信息。
2. 交換機對模塊的認證
執行命令“show inventory media” ，查看接口上光模塊的基本信息與DELL認證檢測。
該命令下輸出內容為模塊識別/認證信息，含模塊類型、型號、序列號等，非DELL認證模塊Dell Qualified將顯示No作為告警。
3. 交換機對模塊的DDM檢測數據
執行命令“show interface interface-type interface-number transceiver” ，查看接口上光模塊的數字診斷。
該命令下輸出內容有兩部分信息，一部分為模塊識別信息，含序列號、日期、波長等，該內容源于光模塊寫入的編碼數據。
另一部分信息為光模塊DDM數據，包括實時數據診斷以及閾值范圍。
摩泰光電可提供DELL交換機兼容的各種光模塊，歡迎大家選購。
