INSTALL命令升級CISCO Catalyst 9300交換機系統實例-摩泰光電

前期我們?cè)?nbsp;Cisco C93180交換機升級指引一文中介紹過以BOOT的指令來升級CISCO交換機系統軟件，接下來摩泰實驗室?guī)Т蠹襾?lái)學習一下使用INSTALL指令又是如何對交換機進行軟件升級。

下面以CISCO Catalyst 9k系列交換機為例，演示INSTALL指令升級系統軟件版本的方法：

一資料/物料準備

1、U盤（選用USB2.0，文件系統格式為FAT32）；

2、交換機系統軟件（官網下載 https://software.cisco.com/download/home；本次升級目標軟件版本 IOS XE 17.12.01）；

3、串口線；

4、交換機（CISCO C9300-24T-E）、計算機；

二升級步驟

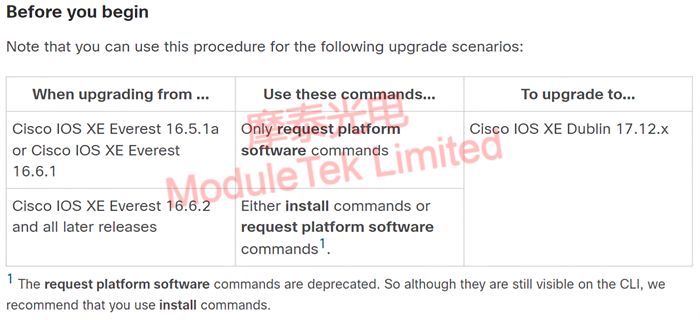

圖1 升級方案說明

備注：本示例系統軟件版本從IOS XE 16.12.01升級至17.12.01，升級方案選用INSTALL命令執行。

1、檢查交換機磁盤空間，可用內存大小必須大于需要安裝軟件包的大小；

2、將U盤插入交換機USB口，執行命令"dir usbflash0:" ，查看USB內文件；

備注：usbflash0為交換機識別U盤名，可以使用"dir ?"查看。

3、將需要升級的系統文件從U盤上傳到交換機閃存里，執行命令"copy usbflash0:filename flash:filename" ，上傳完成后執行命令"dir flash:"查看；

4、將需要升級的映像引導至IOS，全局配置模式下執行命令"boot system flash:packages.conf " ，使用"show boot"可以查看配置。

5、對ROMMON進行升級，執行命令“upgrade rom-monitor capsule golden switch active" ;

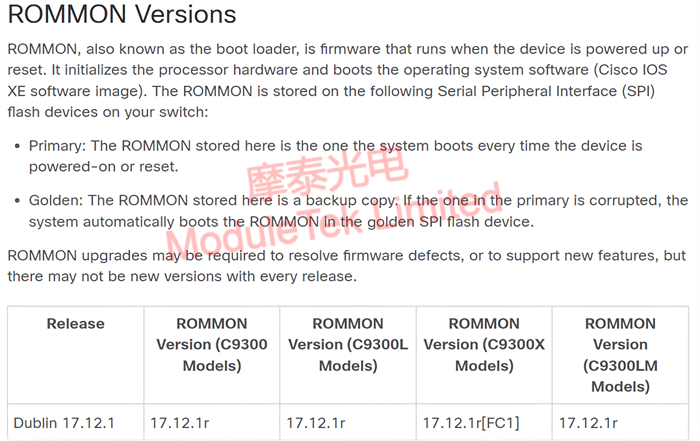

圖2 系統版本說明文件對ROMMON版本的說明

6、對導入的系統文件進行激活安裝，執行命令“install add file flash:filename activate commit" ;

7、安裝過程中會提示重啟交換機，輸入"y"，同意執行;

8、交換機重啟完成，執行命令"show version"查看交換機當前運行系統軟件版本，此處顯示版本為17.12.01，說明系統軟件版本升級成功了。

摩泰光電可以提供CISCO交換機的光模塊產品，歡迎大家選購。
