MELLANOX MAM1Q00A-QSA/MAM1Q00A-QSA28模塊樣品報告
發布時間:2024-06-19
MELLANOX公司有型號MAM1Q00A-QSA、MAM1Q00A-QSA28的模塊產品,可以將QSFP端口轉換為SFP端口使用,摩泰光電實驗室對該產品樣機進行了測試,方便大家進一步了解該產品的實際上機使用效果。
1、產品簡介
MELLANOX MAM1Q00A-QSA為QSFP轉SFP轉換器,支持40G轉10G;MAM1Q00A-QSA28為QSFP28轉SFP28轉換器,支持100G轉25G。官方關鍵參數信息與模塊實物外觀如下:
表1 MELLANOX MAM1Q00A-QSA/MAM1Q00A-QSA28官方描述與實物
|
型號
|
MAM1Q00A-QSA
|
MAM1Q00A-QSA28
|
|
描述
|
Mellanox® cable module, ETH 10GbE, 40Gb/s to 10Gb/s, QSFP to SFP+
|
Mellanox® cable module, ETH 25GbE, 100Gb/s to 25Gb/s, QSFP28 to SFP28
|
|

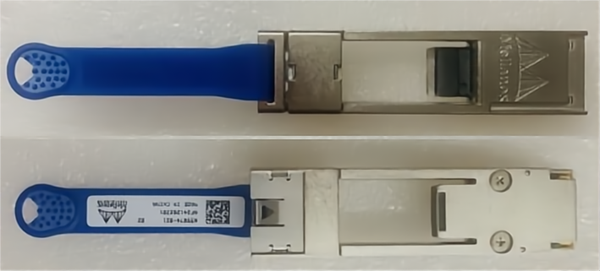

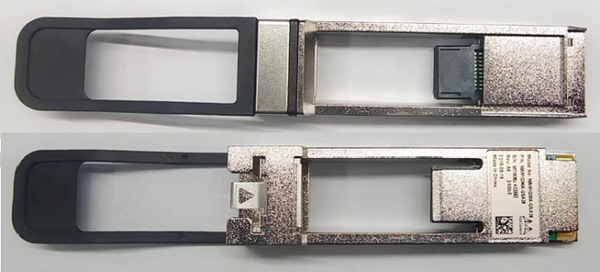

實物
|
![]() |
![]() |
2、模塊上機識別

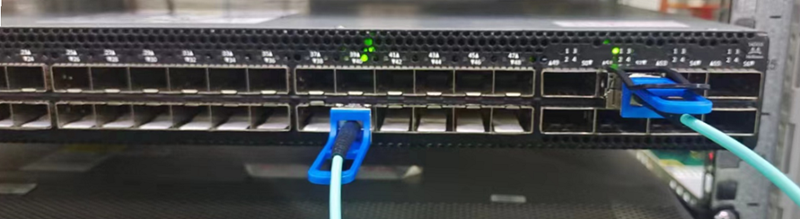

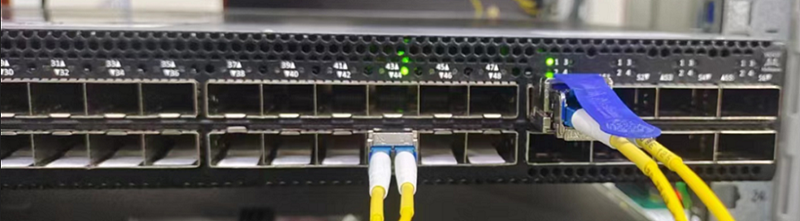

以MELLANOX SN2410交換機使用為例,分別測試了10G LR模塊接入MAM1Q00A-QSA產品將QSFP+ 40G轉SFP+ 10G速率,以及25G AOC接入MAM1Q00A-QSA28產品將QSFP28 100G轉SFP28 25G速率。首先需要配置QSFP接口為一分四模式,即4x10G或4x25G。將接有SFP光模塊的轉換器接入配置好的QSFP接口。
SFP模塊可以正常LINK,端口指示燈亮起;模塊信息可以被交換機正常識別,如模塊類型、型號、序列號等;DOM數據均在閾值范圍內,無告警現象。
表2 SFP模塊接入轉換器的上機識別
|
項目
|
MAM1Q00A-QSA(QSFP+ 40G轉SFP+ 10G)
|
MAM1Q00A-QSA28(QSFP28 100G轉SFP28 25G)
|
|
上機
|
![]() |
![]() |
|
配置
|
|
|
|
LINK
|
|
|
|
識別
|
|
|
|
DOM
|
|
|
從實際測試情況來看,該模塊使用效果符合MELLANOX官方宣稱。
