摩泰光電有型號SFP-OC48-LR2-DWDM-52.52-C-D12的光模塊產品，可以在單模光纖支持GE以太網傳輸120km，摩泰光電實驗室對該產品的樣品模塊進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

SFP-OC48-LR2-DWDM-52.52-C-D12 光模塊在GE 標準單模光纖(SMF)G.652上支持120km的鏈路長度，支持商業溫度范圍（0~70℃），官方訂貨信息與模塊外觀如下：

圖1 官方訂貨信息

圖2 實物外觀

2、模塊上機識別

將樣品模塊接入CISCO N9K-C93180YC-EX交換機，接入跳線，模塊可以被交換機正常識別，如廠商名、傳輸速率、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表1 模塊上機識別

3、模塊關鍵參數測試

a.分別在模塊外殼0℃、35℃、70℃的實驗室條件下，對樣品模塊在測試板上的性能指標進行測試，靈敏度測試要求為5分鐘無誤碼，光功率及功耗在模塊穩定工作狀態下讀取。測試結果如下；

表2 關鍵參數

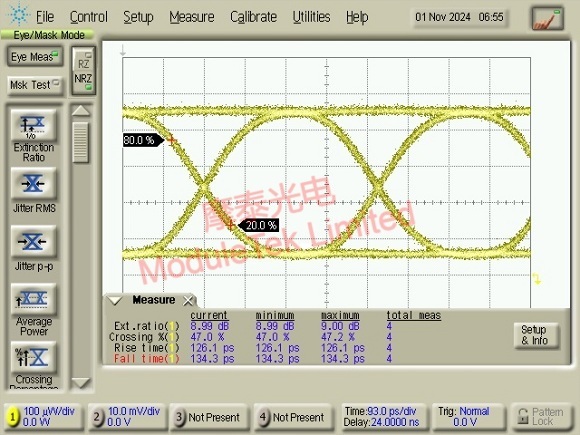

b.樣品模塊外殼35℃光眼圖測試，眼圖模板與參數如下：

圖3 眼圖模板

表3 眼圖參數

溫度(℃)	消光比(dB)	交叉點（%）	上升時間	下降時間
35	8.99	47.0	126.1	134.3

c.樣品模塊外殼常溫光譜圖測試，光譜形狀與參數如下：

表4 光譜

測試溫度	光譜形狀
35℃

表5 光譜參數

溫度(℃)	中心波長	邊模抑制比（dB）	20dB譜寬
35	1552.5426	47.64	0.0723

從實際測試情況來看，該模塊關鍵參數指標符合摩泰官方宣稱。
