PALO ALTO交換機IP配置方法-摩泰光電

摩泰實驗室在配置PALO ALTO PA-850/PA-3060防火墻接口的IP地址時，發現該防火墻和其他常規的交換機配置IP地址的方式不同。如果沒有按照正確的方式來配置，會造成業務不通的情況。

下面根據具體案例分享PALO ALTO防火墻IP地址的配置方式。

表1 參數說明

項目	描述
防火墻型號	PA-3060
對連交換機接口IP地址名稱	Other switch IP
對連交換機接口IP地址	192.168.3.1/24
PA-3060接口IP地址名稱	PALO IP
PA-3060接口IP地址	192.168.3.10/24
PA-3060管理網口IP地址	192.168.1.1/24

一、在WEB端配置IP地址

1、使用PC登錄PA-3060的WEB端，登陸后WEB端的頁面如下；

圖1 PA-3060 WEB端頁面

2、在WEB端的Obiects>地址欄點擊添加，創建IP地址，需要?jiǎng)?chuàng)建兩個IP地址，分別是PA-3060接口的IP地址和對連交換機接口的IP地址，以下稱為本端IP地址和對端IP地址；

圖2 創建IP地址

配置成功之后如下所示。

圖3 本端和對端的IP地址

3、在Network>區域欄，點擊添加，創建一個新的區域。設置區域的名稱，類型設置為第三層。然后在用戶標識一欄點擊添加，選擇上一步設置好的對端的IP地址；

圖4 創建區域并配置

4、在Network>網絡配置文件>接口管理欄，點擊添加，創建一個接口管理配置文件，設置名稱，在網絡服務中勾選Ping，在允許的IP地址一欄添加對端IP地址；

圖5 創建并配置接口管理文件

5、在Network>接口欄，選擇使用的接口，本次使用的接口為ethernet 1/18。在以太網接口中設置接口類型為第三層，在配置欄設置虛擬路由器為default，安全區域設置為步驟3創建的區域。在IPv4欄點擊添加，選擇在步驟2中創建的PA-3060接口的IP地址。在高級一欄選擇管理配置文件，選擇在步驟4中創建的接口管理配置文件；

圖6 配置虛擬路由器和安全區域

圖7 綁定接口的IP地址

圖8 配置接口的管理配置文件

6、在WEB端的上方點擊提交，保存配置。

二、驗證IP配置是否生效

1、為了驗證以上步驟配置的IP地址是否生效，使用PING測試來驗證是否能跑通業務。使用10G模塊對連PA-3060和另一臺交換機（IP地址為上述步驟配置的對端IP地址）。在WEB端的Device>故障排除中的選擇測試欄選擇Ping，在源中填入PA-3060接口的IP地址，主機中填入對連交換機的接口IP地址，執行后可以查看PING測試的結果。結果可以正常PING通。PA-850 IP地址配置方式與PA-3060一致。

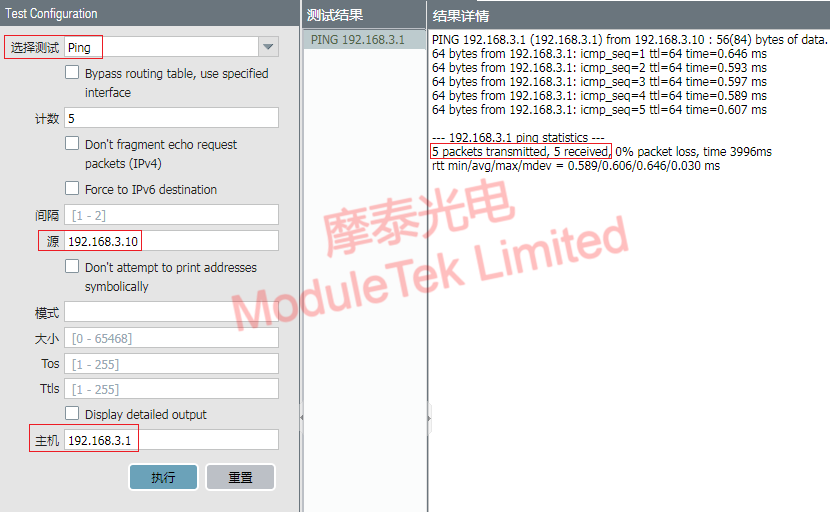

圖9 驗證IP配置是否生效
