JUNIPER JNP-SFP-25G-SR 光模塊樣品報告

發布時間：2024-01-03
        瞻博/JUNIPER公司有型號JNP-SFP-25G-SR/740-068639的光模塊產品，可以在多模光纖支持25G以太網傳輸100M，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。
1、產品簡介
        JUNIPER JNP-SFP-25G-SR 光模塊在25G 標準多模光纖(MMF) 50/125um上，主機開啟FEC協商情況下支持100M的鏈路長度。官方關鍵參數信息與模塊實物外觀如下：
表1 JUNIPER JNP-SFP-25G-SR 光模塊官方關鍵參數
Part Number
740-068639
Speed
25 Gigabit Ethernet
Product Type
Optical Transceiver
Transmitter wavelengths ( range )
840 nm to 860 nm
Transmitter output power , each lane ( minimum )
-8.4 dBm
Transmitter output power , each lane ( maximum )
2.4 dBm
Receiver input power , each lane ( minimum )
-10.3 dBm
Receiver input power , each lane ( maximum )
2.4 dBm
Cable type
MMF
Core size / cladding
50/125 μm
Fiber grade
OM3                           OM4
Effective modal bandwidth
2000 MHz x km         4700 MHz x km
Distance
70 m                           100 m
Maximum Power consumption ( W )
1.5 W

JUNIPER JNP-SFP-25G-SR 光模塊實物圖
圖1 JUNIPER JNP-SFP-25G-SR 光模塊實物圖
2、模塊上機識別
        將JNP-SFP-25G-SR模塊接入JUNIPER QFX5200-48Y交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商型號等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。
表2 JUNIPER JNP-SFP-25G-SR 光模塊上機識別
項目
交換機讀取信息
LINK
識別
DOM數據

3、模塊關鍵參數測試
        a.實驗室模塊外殼45℃條件下，對JNP-SFP-25G-SR樣品模塊在測試版上的性能指標進行測試，測試結果如下；
表3 JUNIPER JNP-SFP-25G-SR 光模塊性能指標
  參數
測試數據
單位
備注
  發射光功率
-1.15
dBm

  接收靈敏度（不過纖）
-13.9
dBm
5E-5誤碼率
  接收靈敏度（過100m OM4光纖）
-11.2
dBm
5E-5誤碼率
  功耗
0.831
W

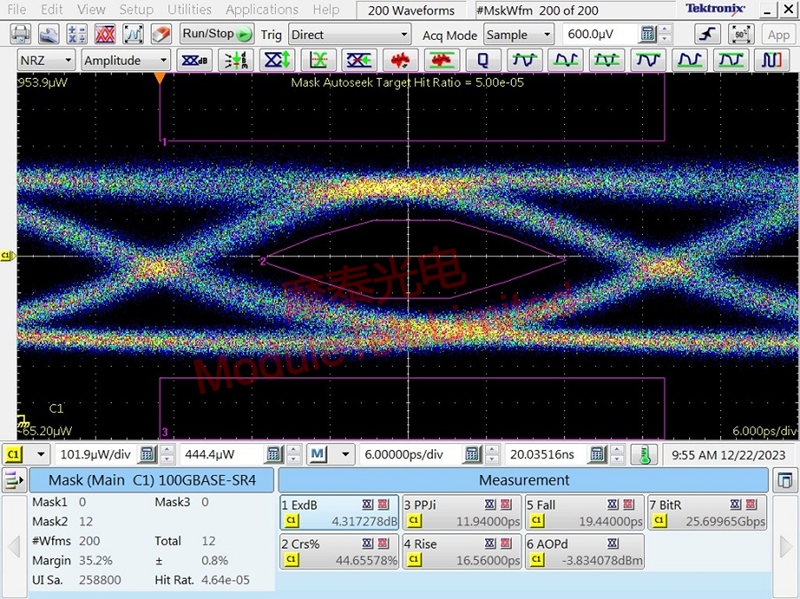

        b.樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：
JUNIPER JNP-SFP-25G-SR 光模塊眼圖
圖2 JUNIPER JNP-SFP-25G-SR 光模塊眼圖

表 4 JUNIPER JNP-SFP-25G-SR 光模塊眼圖參數
溫度(℃)
消光比(dB)
P-P抖動（ps）
上升時間（ps）
下降時間（ps）
Margin值（%）
45
4.32
11.94
16.56
19.44
35.2

        從實際測試情況來看，該模塊關鍵參數指標符合JUNIPER官方宣稱。
        摩泰光電竭誠為您服務。
