思科/CISCO公司有型號SFP-25G-SL的光模塊產品，可以在多模光纖支持25G以太網傳輸30M，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。

1、產品簡介

CISCO SFP-25G-SL 光模塊在OM3/OM4上支持20/30M的鏈路長度；該模塊需要主機端口上FEC模式為RS-FEC。官方關鍵參數信息與模塊實物外觀如下：

Cisco SFP -25G- SL

The Cisco 25GBASE- SL Module supports a link length of 20/30m on OM3/4 MMF .

The Cisco SFP -25G- SL ( Short Link ) module requlres RS - FEC on the host ports

表1 CISCO SFP-25G-SL 光模塊關鍵參數

Product	Max Power Consumption ( W )	Transmit Power ( dBm )*		Receive Power ( dBm )*		Transmit and Receive Wavelength ( nm )
		Maximum	Minimum	Maximum	Minimum
SFP -25G- SL	1.2	2.4	-8.4	2.4	-10.3	840 to 860

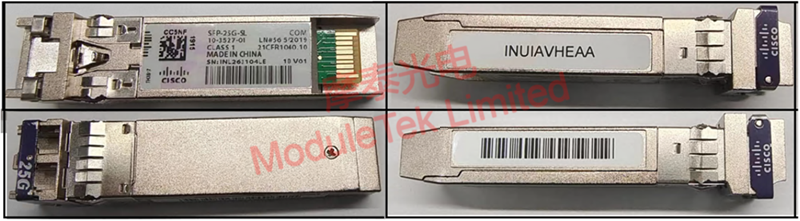

圖 1 CISCO SFP-25G-SL 光模塊實物外觀

2、模塊上機識別

將SFP-25G-SL模塊接入CISCO N9K-C93180YC-EX交換機，接入跳線，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、廠商名、型號、序列號、速率、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表2 CISCO SFP-25G-SL 光模塊上機識別

項目	交換機讀取信息
LINK
識別
DOM數據
FEC模式

3、模塊關鍵參數測試

實驗室模塊外殼45℃條件下，對SFP-25G-SL樣品模塊在測試板上的性能指標進行測試，測試結果如下；

表3 CISCO SFP-25G-SL 光模塊

參數	測試數據	單位	備注
發射光功率	-0.5	dBm
接收靈敏度（不過纖）	-13.7	dBm	5E-5誤碼率
接收靈敏度（過30m OM4光纖）	-13.1	dBm	5E-5誤碼率
功耗	0.731	W

樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

圖 2 CISCO SFP-25G-SL 光模塊眼圖

表 4 CISCO SFP-25G-SL 光模塊眼圖參數

溫度(℃)	消光比(dB)	P-P抖動（ps）	上升時間	下降時間	Margin值（%）
45	4.16	11.82	15.90	17.82	41.9

從實際測試情況來看，該模塊關鍵參數指標符合CISCO官方宣稱。
