FINISAR FTLC1154RDPL QSFP28-100G-LR4光模塊樣品報告
發布時間：2024-03-19
菲尼薩/FINISAR公司有型號QSFP28-100G-LR4的光模塊產品，可以在單模光纖支持100G以太網傳輸10KM，摩泰光電實驗室對該產品樣機進行了測試，方便大家進一步了解該產品的性能指標和實際上機使用效果。
1、產品簡介
FINISAR QSFP28-100G-LR4 光模塊在100G標準單模光纖(SMF)G.652上支持10KM的鏈路長度，支持商業溫度范圍(0～70℃)；官方關鍵參數信息與模塊實物外觀如下：
表1 FINISAR QSFP28-100G-LR4光模塊官方關鍵參數
|
Type
|
Distance
|
Max Power Consumption
|
Operating Temperature
|
Cable Type
|
Wavelength
|
Transmit Power
|
Receive Power
|
Transmiter
|
Receiver
|
|
100G
|
10KM
|
3.5W
|
0~70℃
|
SMF
|
1310nm
|
-4.3~+4.5dBm
|
-10.6~+4.5dBm
|
4xLWDM DFB Laser
|
PIN
|

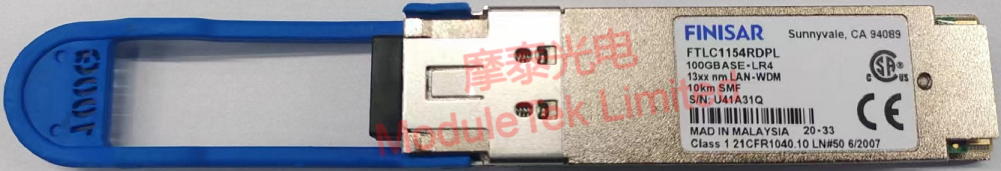

圖1 FINISAR QSFP28-100G-LR4光模塊實物圖
2、模塊上機識別
將QSFP28-100G-LR4模塊接入NOKIA 7250交換機，模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、訂貨號、序列號等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。
表2 FINISAR QSFP28-100G-LR4光模塊上機識別
|
項目
|
交換機讀取信息
|
|
LINK
|
|
|
識別
|
|
|
DOM數據
|
|
3、模塊關鍵參數測試
實驗室模塊外殼45℃條件下，對QSFP28-100G-LR4樣品模塊在測試板上的性能指標進行測試，測試結果如下；
表3 FINISAR QSFP28-100G-LR4光模塊性能指標
|
參數
|
通道1
|
通道2
|
通道3
|
通道4
|
備注
|
|
發射光功率
|
3.64dBm
|
4.03dBm
|
3.15dBm
|
3.52dBm
|
|
|
接收靈敏度（不過纖）
|
-10.72dBm
|
-11.72dBm
|
-12.1dBm
|
-11.32dBm
|
0誤碼率
|
|
接收靈敏度（過10KM光纖）
|
-11.15dBm
|
-12.02dBm
|
-11.86dBm
|
-11.55dBm
|
0誤碼率
|
|
功耗
|
2.843W
|
||||
樣品模塊外殼45℃光眼圖測試，眼圖模板與參數如下：

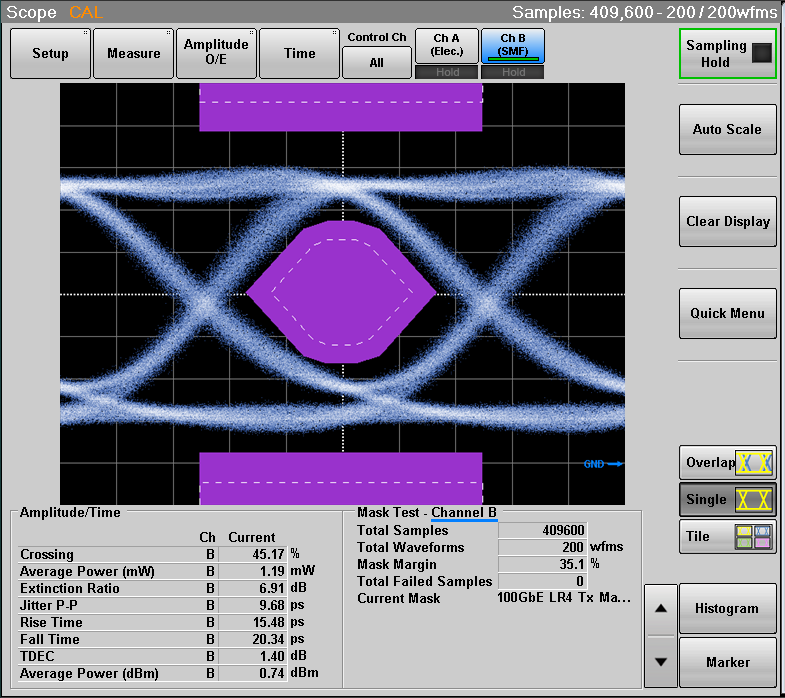

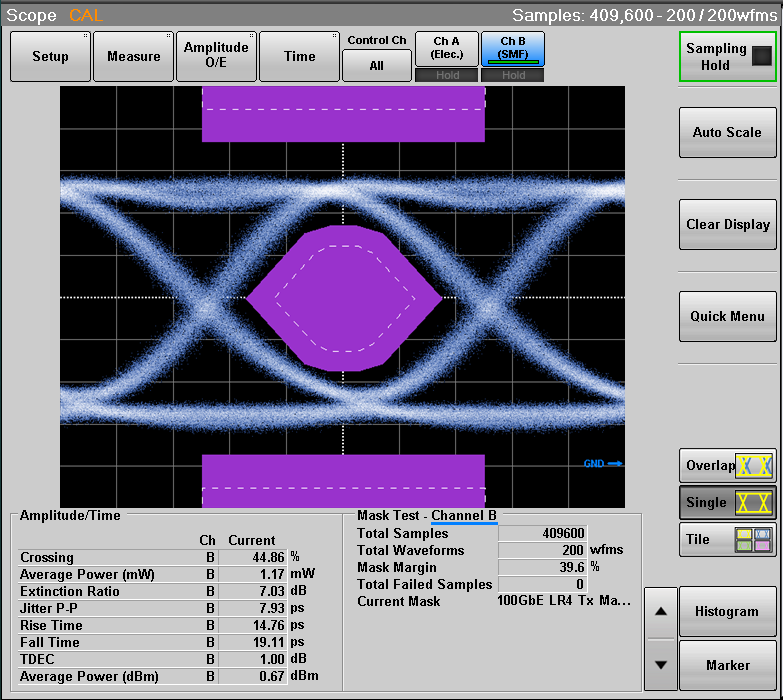

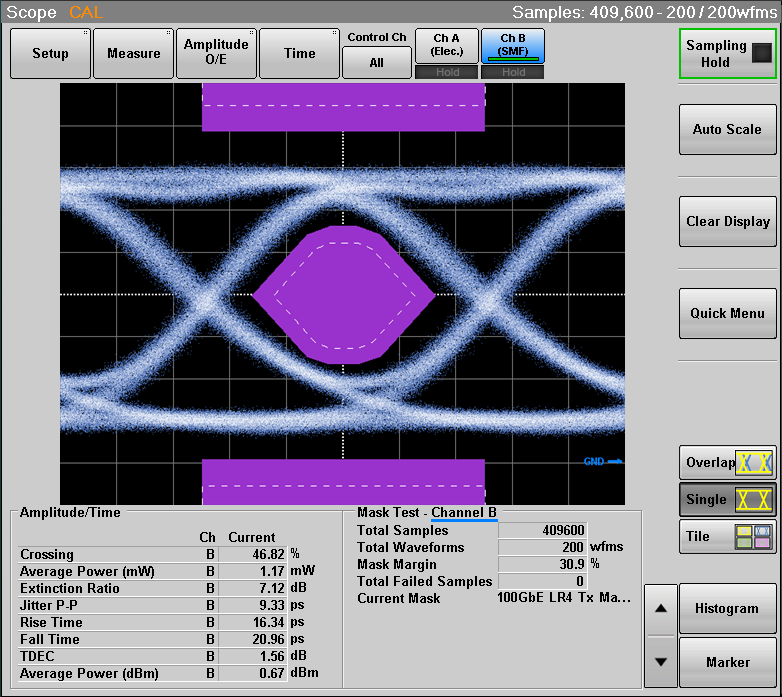

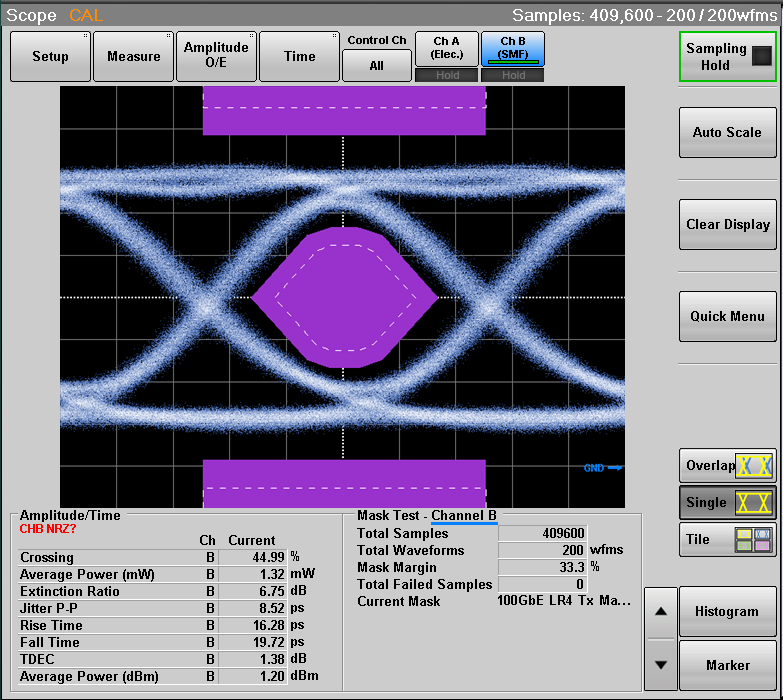

表4 FINISAR QSFP28-100G-LR4光模塊眼圖
|
|
眼圖
|
|
眼圖
|
|
通道1
|
 |
通道2
|
 |
|
通道3
|
 |
通道4
|
 |
表5 FINISAR QSFP28-100G-LR4光模塊眼圖參數
|
參數
|
通道1
|
通道2
|
通道3
|
通道4
|
|
溫度(℃)
|
45
|
45
|
45
|
45
|
|
消光比(dB)
|
6.91
|
6.75
|
7.03
|
7.12
|
|
P-P抖動
|
9.68
|
8.52
|
7.93
|
9.33
|
|
上升時間
|
15.48
|
16.28
|
14.76
|
16.34
|
|
下降時間
|
20.34
|
19.72
|
19.11
|
20.96
|
|
Margin值（%）
|
35.1
|
33.3
|
39.6
|
30.9
|
從實際測試情況來看，該模塊關鍵參數指標符合FINISAR官方宣稱。
摩泰光電竭誠為您服務。
