CVR-QSFP-SFP產品應用-摩泰光電

用戶需要將QSFP端口轉換為SFP端口使用，除了使用QSFP分支線纜（DAC或AOC）或 MTP/MPO轉LC跳線外，還可以使用CVR-QSFP-SFP產品，即QSFP轉SFP適配器，簡稱QSA模塊。

1、產品簡介

QSFP轉SFP適配器具有QSFP封裝，內部有一個SFP模塊插槽，可使帶QSFP接口的設備與SFP接口設備無縫連接。通過將SFP模塊插入QSFP轉SFP適配器，再將適配器連接到設備QSFP接口，即可實現40G-10G連接，甚至是100G-25G連接，QSFP轉SFP適配器在鏈路中充當SFP模塊的接口。

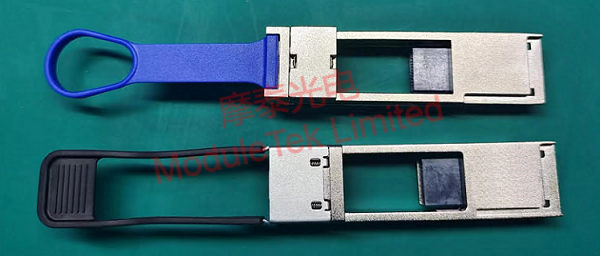

圖1 QSA模塊示意圖

將10G/25G SFP光模塊接入CVR-QSFP-SFP產品，光模塊接入跳線，CVR-QSFP-SFP產品接入到交換機QSFP接口。

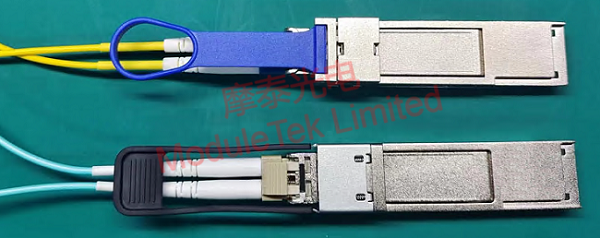

圖2 SFP模塊接入QSA模塊示意圖

2、模塊上機識別

本次測試以H3C S6820-56HF交換機使用為例，分別測試了10G LR模塊接入CVR-QSFP-SFP產品將QSFP+ 40G轉SFP+ 10G速率，以及25G SR接入CVR-QSFP-SFP產品將QSFP28 100G轉SFP28 25G速率。首先需要配置QSFP接口為一分四模式，即4x10G或4x25G。將接有SFP光模塊的CVR-QSFP-SFP產品接入配置好的QSFP接口。

SFP模塊可以正常LINK，端口指示燈亮起；模塊信息可以被交換機正常識別，如模塊類型、型號、廠商名、波長、傳輸距離等；可以讀取DOM數據，且DOM數據均在閾值范圍內，無告警現象。

表1 SFP模塊接入QSA模塊的上機識別

項目	QSFP+ 40G轉SFP+ 10G速率	QSFP28 100G轉SFP28 25G速率
配置
LINK
識別
DOM數據

注意：根據交換機對QSFP轉SFP適配器的兼容不同，光模塊識別情況也有所不同，可能會出現不能識別SFP模塊類型或不能正確讀取SFP模塊DOM數據的情況。

摩泰光電可以供應上述CVR-QSFP-SFP產品，歡迎大家選購。
